01 何为输电线路
输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。电力电缆又分架空电力线路与电缆电缆线路，小编今天介绍的是架空输电线路。

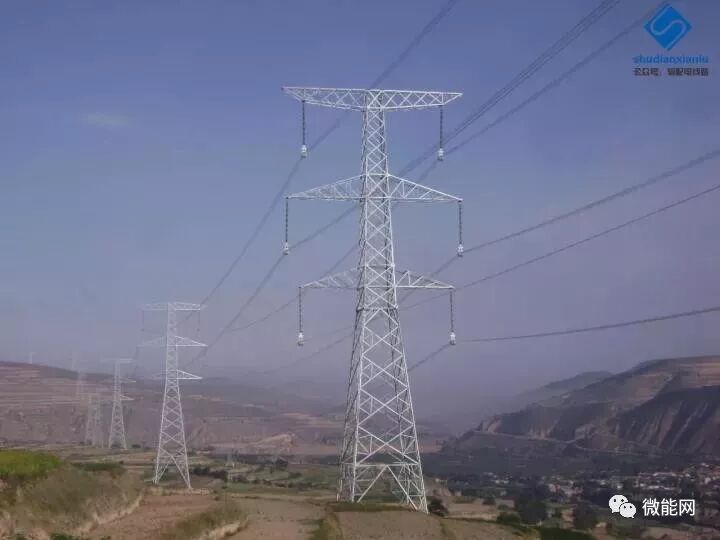

▲ 架空输电线路
目前国内常用的交流电力线路电压等级有：220V、380V、6kV、10kV、35kV、66kV、110kV、220kV、、330kV、500kV、750kV、1000kV等线路等级。常用的直流电力线路电压等级有：±500kV、±600kV、±800kV、±1100kV等线路等级。
一般输电线路设施包括：基础、杆塔、金具、绝缘子、导线、地线(含OPGW光缆)、接地设施等部分。

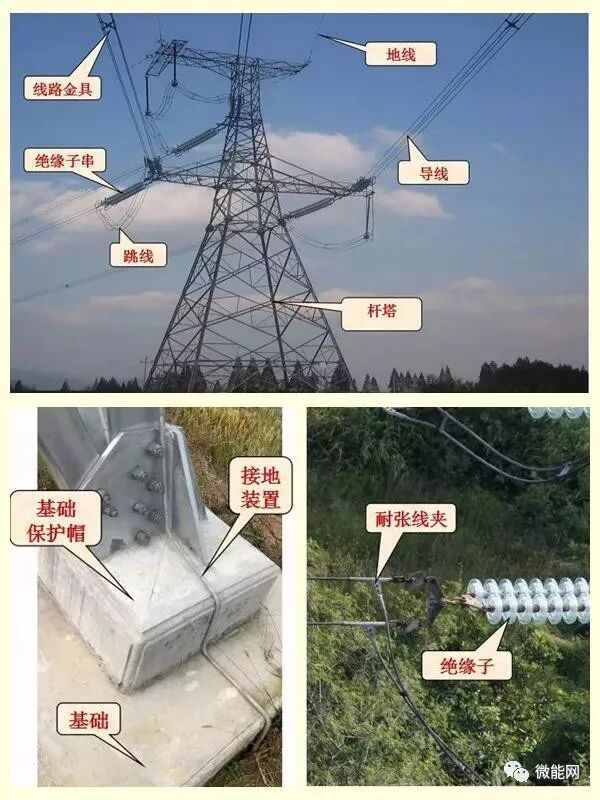

▲ 输电线路基本组成
02 基础

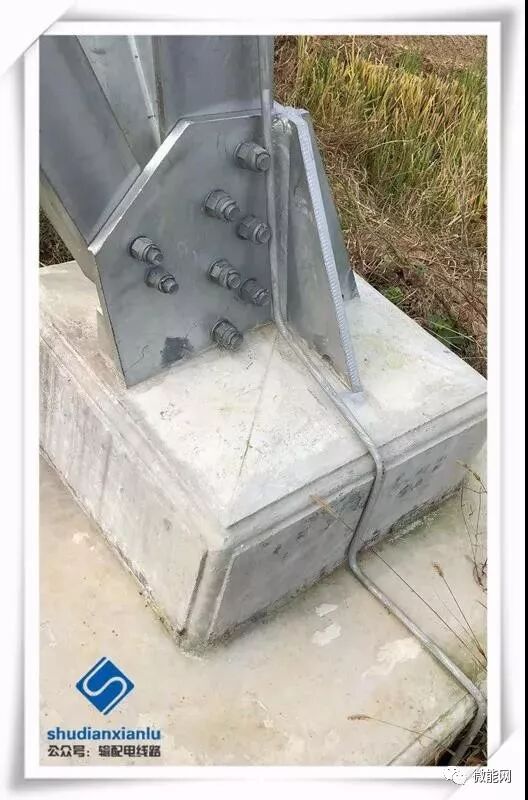

输电线路杆塔地下部分除开接地装置外总体统称为基础，杆塔基础的作用是支承杆塔，传递杆塔所受荷载至大地。杆塔基础的型式很多，应根据所用的杆塔型式、沿线地形、工程地质、水文和施工运输等条件综合考虑确定。
2.1 常用基础型式主要如以下:

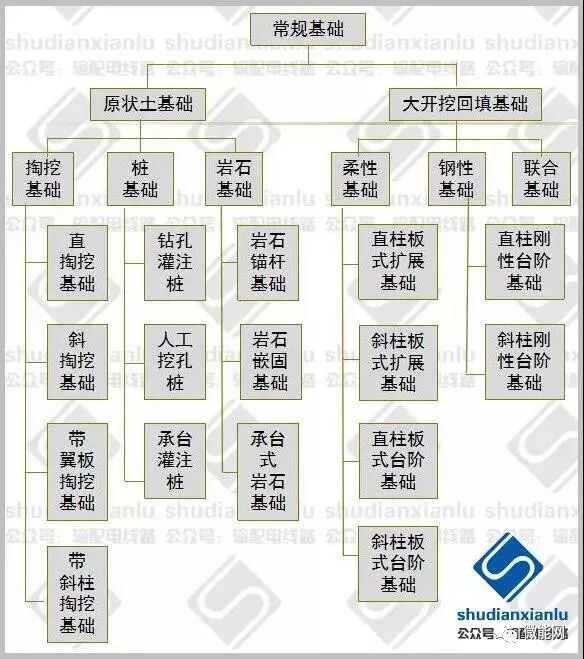

▲ 常规分类

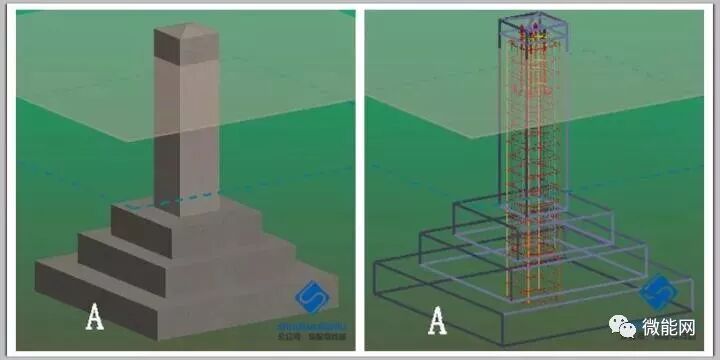

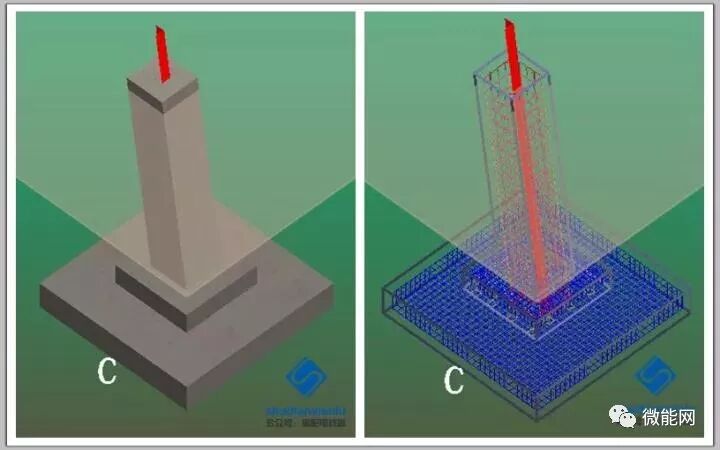

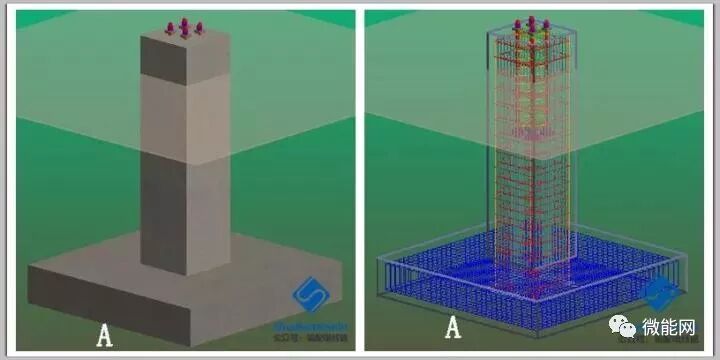

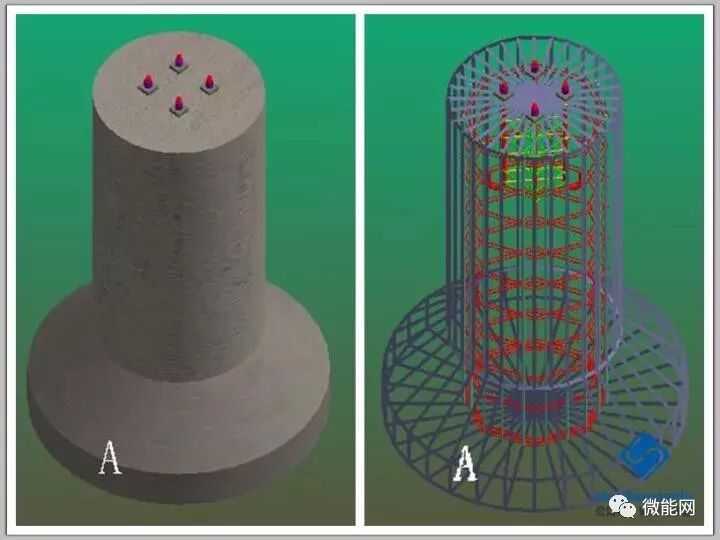

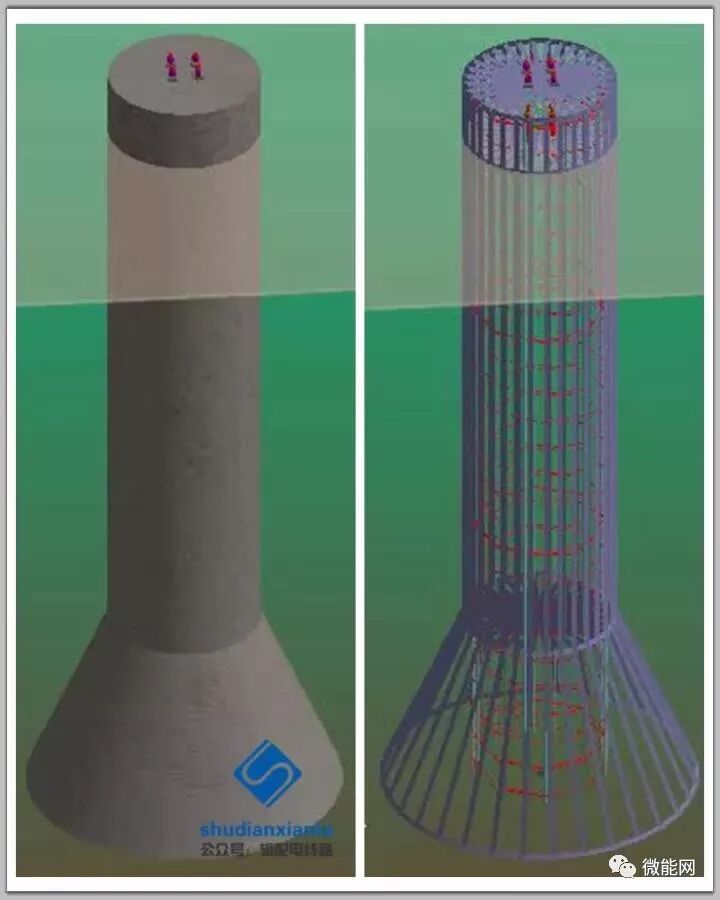

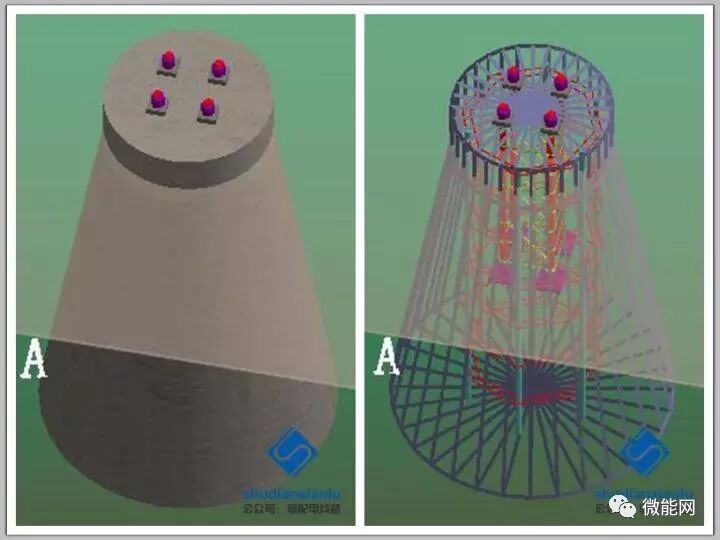

▲ 直掏挖基础

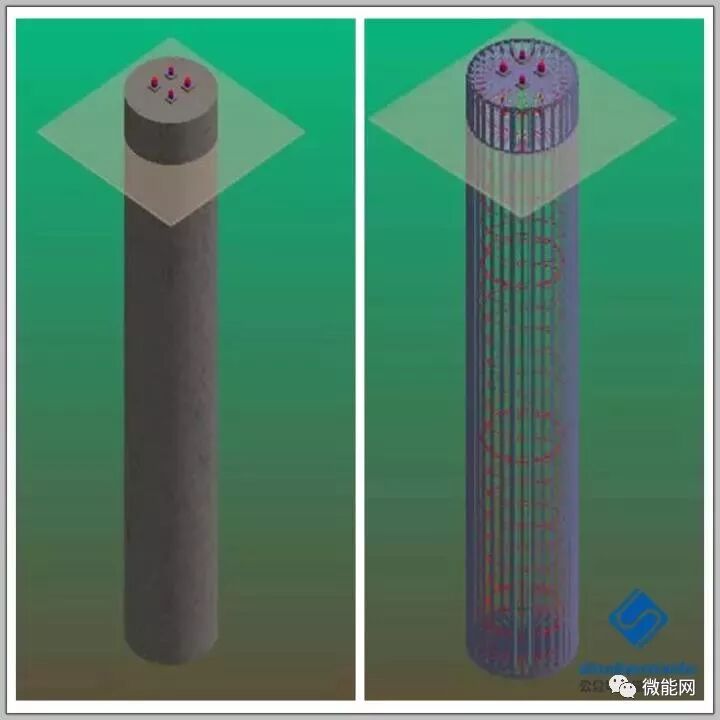

▲ 钻孔灌注桩
▲ 人工挖孔桩

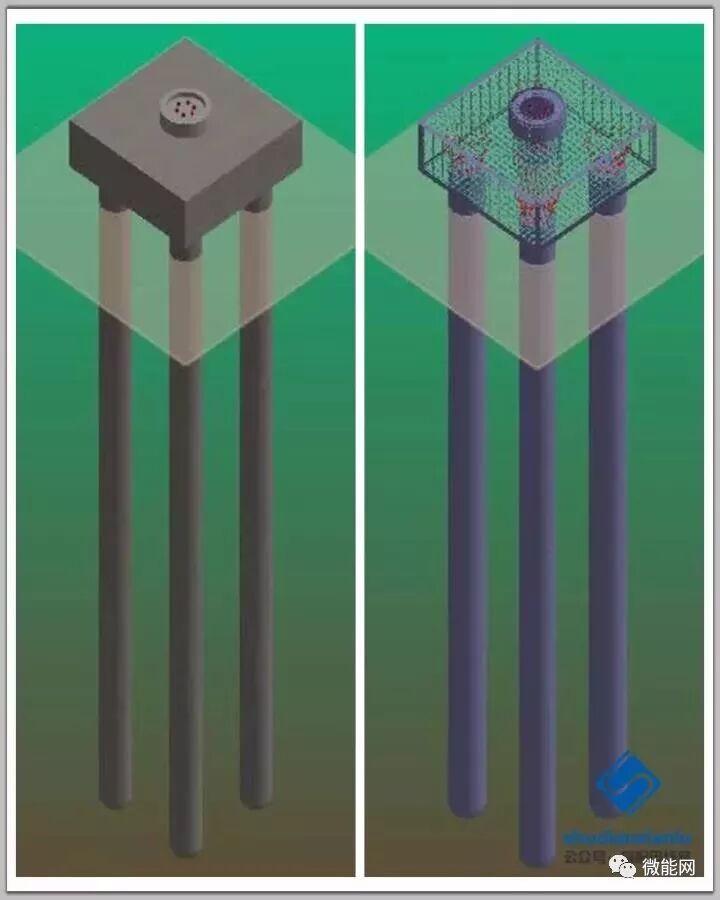

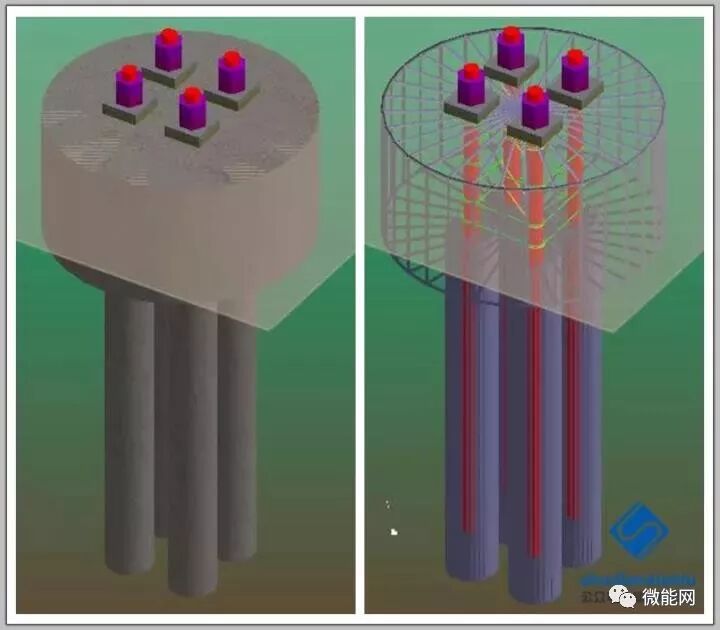

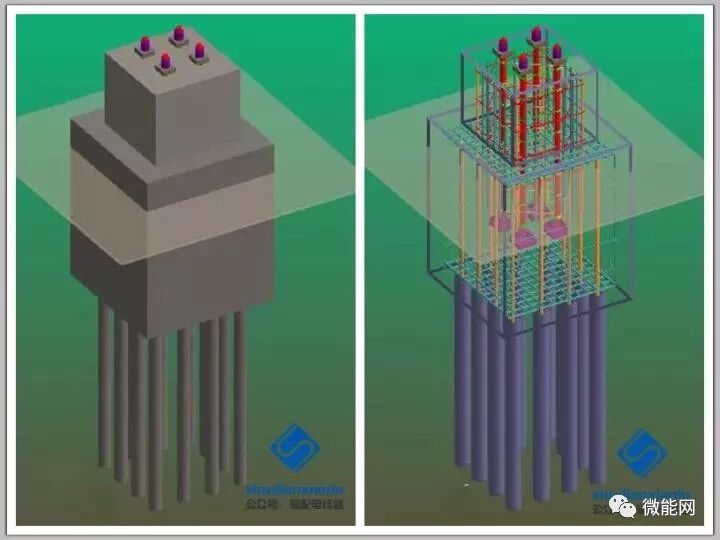

▲ 承台灌注桩
▲ 岩石锚桩基础
▲ 岩石嵌固基础
▲ 承台式岩石基础

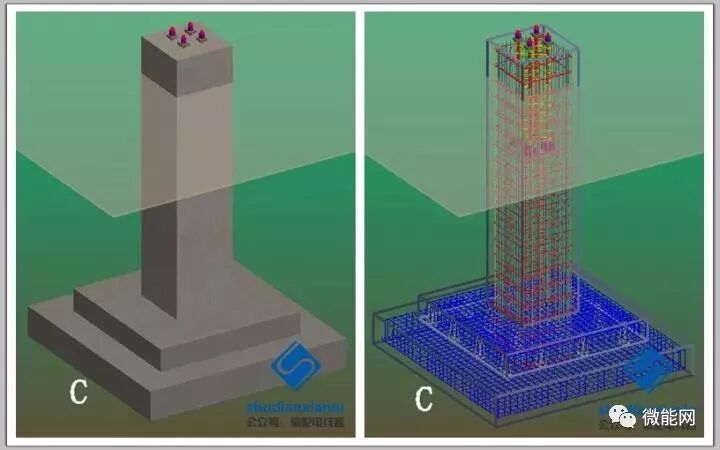

▲ 柔性直柱板式基础
▲ 柔性斜柱板式基础
▲ 柔性直柱台阶基础
▲ 柔性斜柱台阶基础

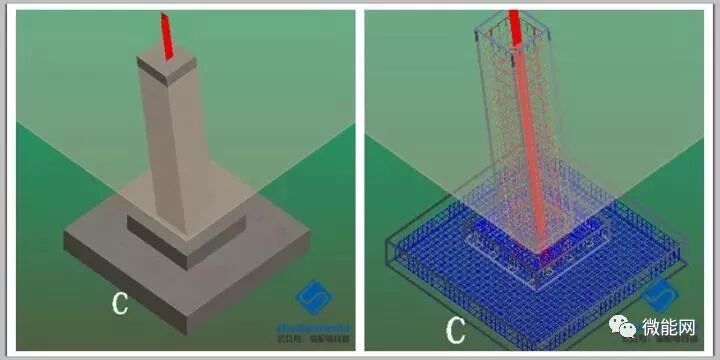

▲ 刚性直柱台阶基础
2.2 施工步骤
线路复测——塔位定桩——基础分坑——开挖——浇筑——转序验收;
2.3 基础施工
基础分坑复测：
准确确定杆塔基础的中心点位置、几何尺寸、高程、方向(线路走廊中心线轴线方向)
土石方开挖：
确定开挖方案，采用人工开挖;机械开挖或爆破开挖。

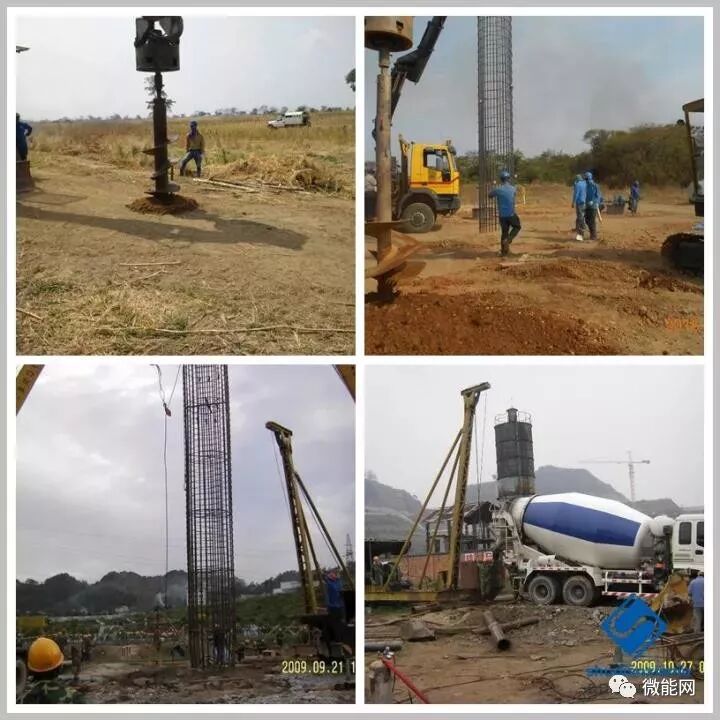

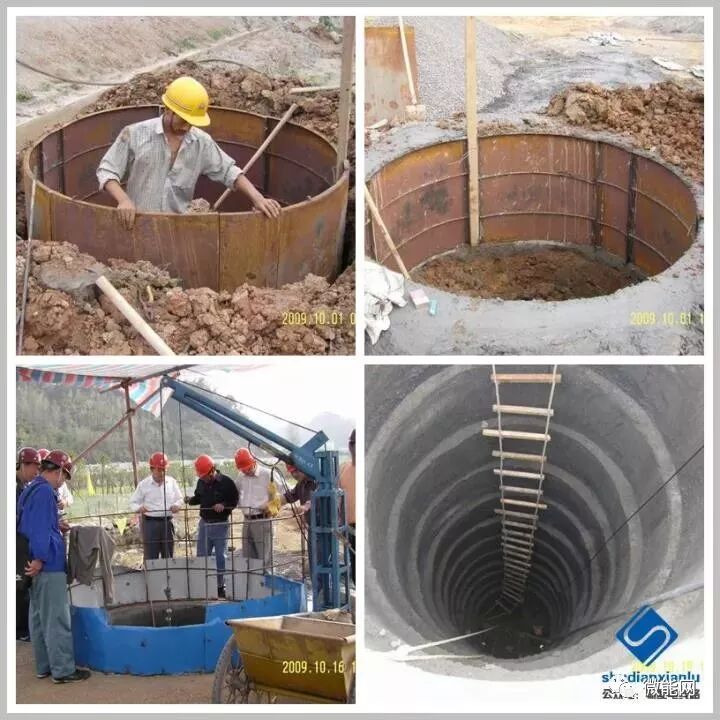

▲ 人工挖空桩
▲ 机械钻孔桩
◆2) 机械安装

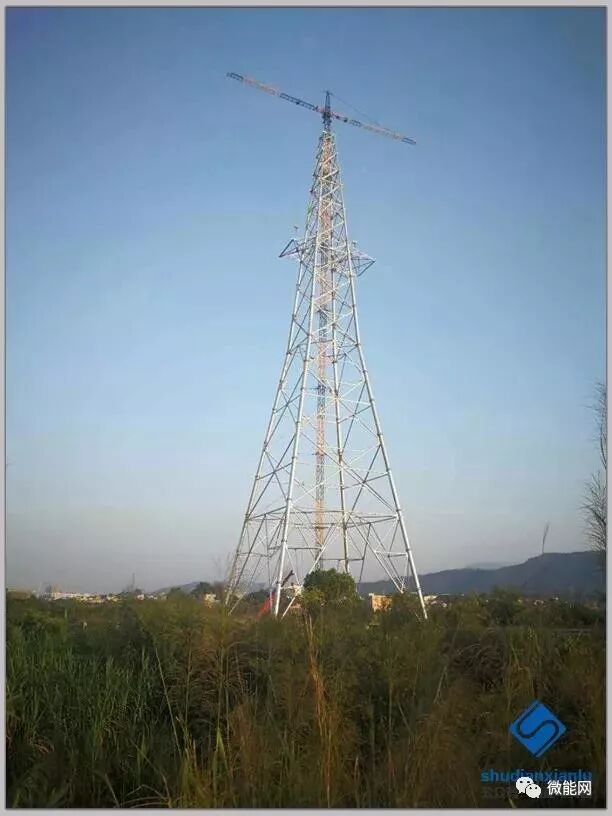

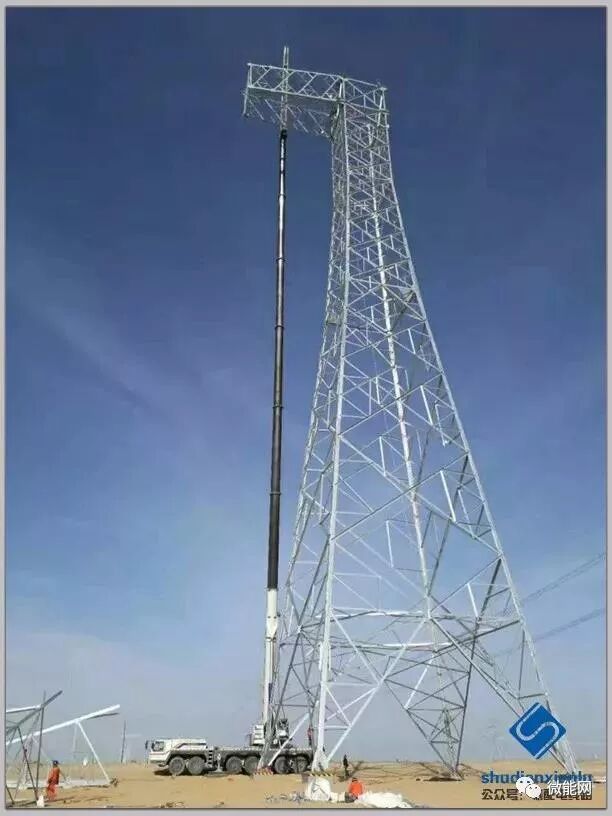

▲ 移动式吊车安装

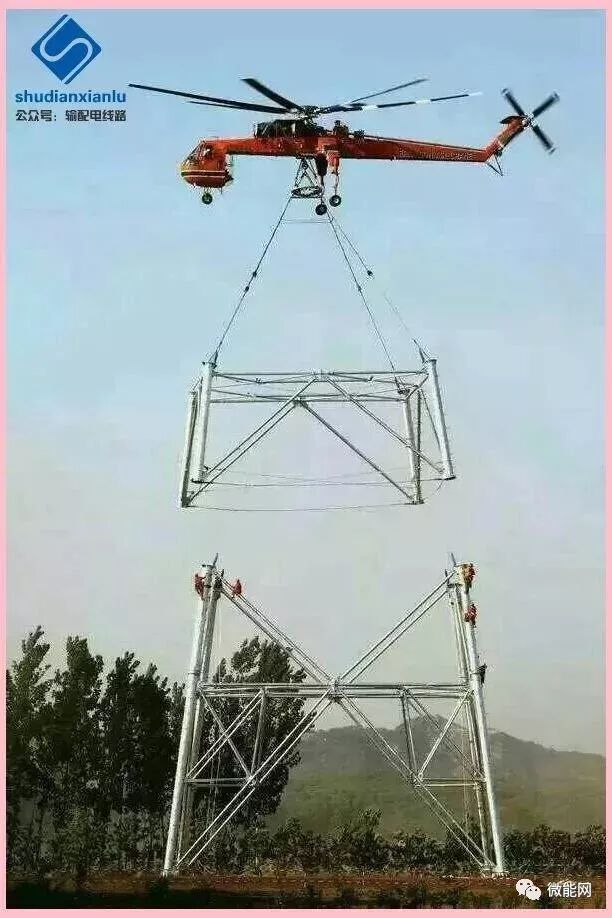

▲ 飞机吊装安装

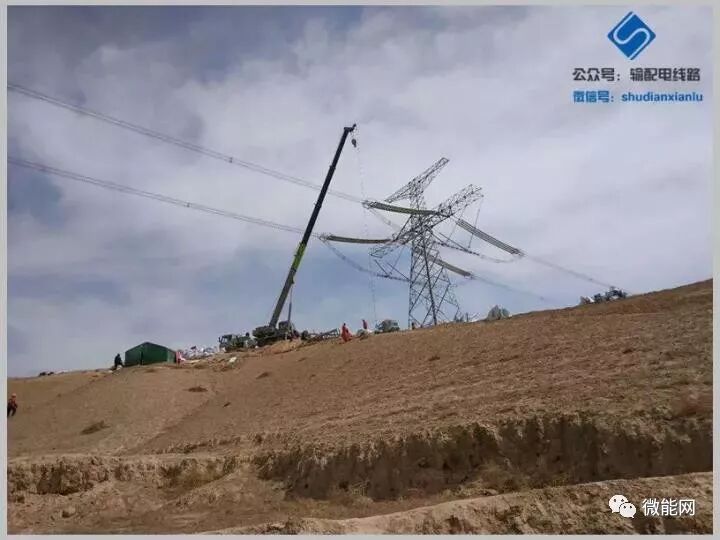

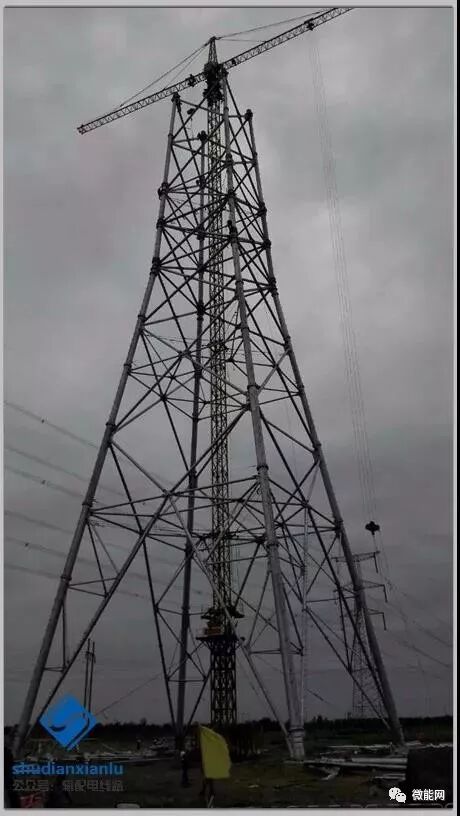

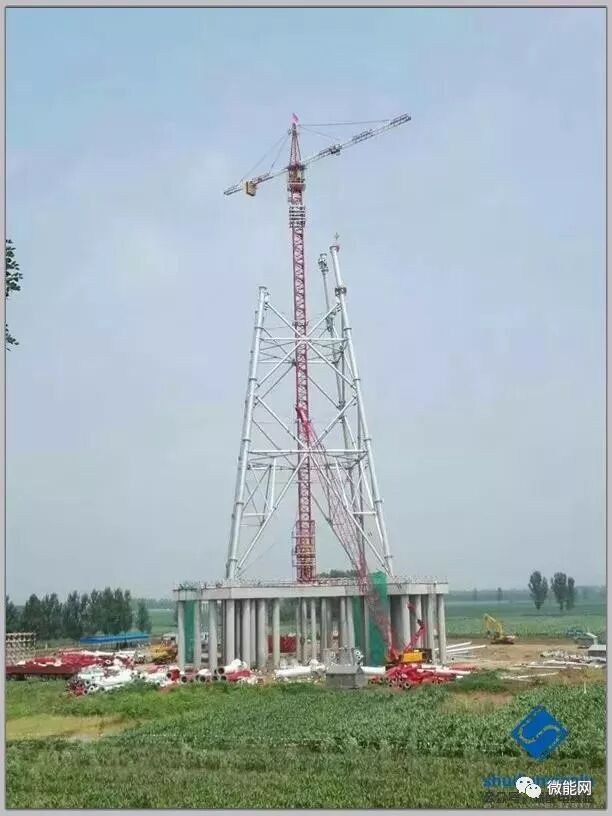

▲ 双摇(平)臂抱杆塔吊安装
04 导、地线及架线施工
4.1 导、地线
导线是用来传导电流、输送电能的元件。架空线路常用的导线有铝绞线、铝合金绞线、铝合金芯铝绞线、钢芯铝绞线、钢芯铝合金绞线、铝包钢芯铝绞线、铝包钢芯铝合金绞线、钢芯高导电率硬铝绞线、铝合金高导电率铝绞线、中强度铝合金绞线、钢芯耐热铝合金架空导线、碳纤维复合导线等。地线一般直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。常用的架空地线有镀锌钢绞线、铝包钢绞线及光纤复合架空地线等。

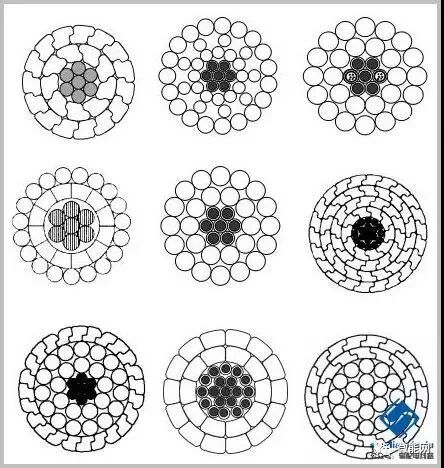

▲ 各种导线
4.2 施工步骤
导线验收——设备就位——导线展放——光缆展放——附件安装——阶段验收;
整体竣工验收。
4.3 架线施工
架线工程施工内容包含架线施工准备、放线施工、导、地线连接、紧线施工、弧垂(驰度)观测与测量、特殊架线、接地工程施工等。
放线施工方式有普通放线(人工放线、一般机械牵引展放)、张力放线、特殊放线等。
普通放线(非张力放线、拖地放线)利用人力、畜力、行走机械沿线路行走拖(牵)放导线，导线沿线路自然铺放在地面上，经过杆塔时，导线升空穿过悬挂在杆塔横担上的放线滑车，实现放线段内导线首尾相连并锚固，等待紧线。
张力放线利用人工或飞行器具展放导引绳(轻质细线)穿过悬挂在杆塔横担上(绝缘子串下方)的放线滑车，实现放线施工段内导引绳首尾相连;导引绳一端与小牵引机连接，另一端与经过小张力机张力展放的牵引绳连接，利用小牵引机牵引导引绳并牵放牵引绳，并由牵引绳替换导引绳(根住牵引力可多次替换);同理，牵引绳一端与经过大张力机张力展放的导线连接，另一端与大牵引机连接，利用大牵引机牵引牵引绳并牵放导线(多种牵引方式);实现放线施工段内导线首尾相连并锚固，等待紧线。

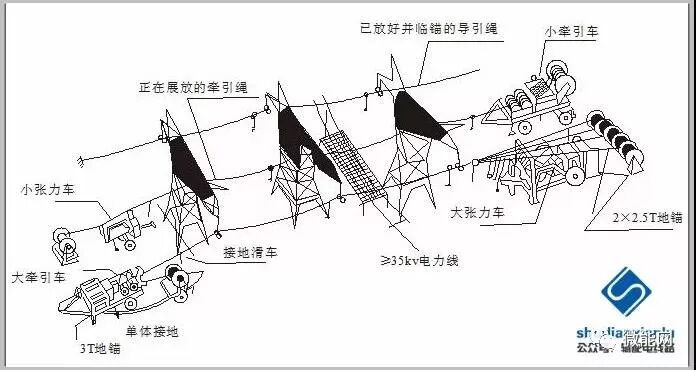

▲ 张力放线示意图
◆1) 人工展放：
适用于220kV及以下，导线截面积240mmm2，钢绞线截面积70mm2。
人力展放采用数人肩扛导线沿线路行走自然铺放在地面上，导线通过穿过放线滑车的牵引绳提升穿过放线滑车回到地面方式展放;也可以采取导线盘在线架上悬空支撑，采用数人牵引导线沿线路行走自然铺放在地面上，导线通过穿过放线滑车的牵引绳提升穿过放线滑车回到地面的方法展放。

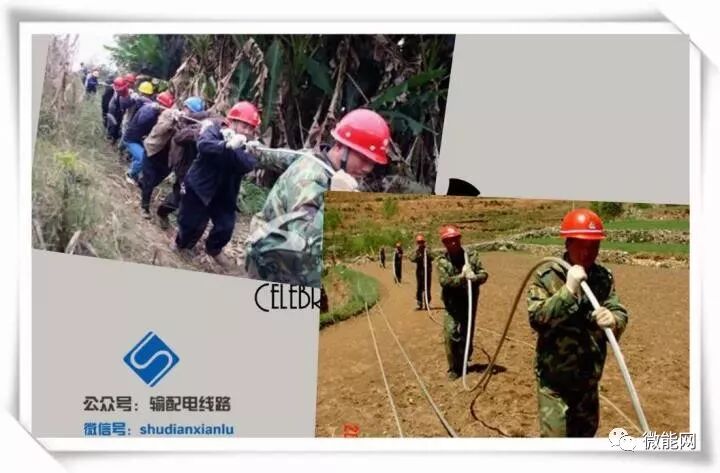

▲ 人工放线
◆2) 一般机械牵引展放：
适用于220kV及以下，导线截面积400mmm2，钢绞线截面积70mm2。
一般机械牵引展放利用行走机械装载导线沿线路行走自然铺放在地面上，导线通过穿过放线滑车的牵引绳提升穿过放线滑车回到地面方式展放;也可以通过导线盘在线架上悬空支撑，采用行走机械利用牵引绳牵引导线沿线路自然铺放在地面上，导线通过穿过放线滑车的牵引绳提升穿过放线滑车回到地面方式展放;还可以采取放线施工段一端导线盘在线架上悬空支撑，在放线施工段另一端固定牵引设备，人工展放牵引绳使牵引绳沿线路穿过放线滑车，两端分别与导线和牵引设备相连，通过牵引设备牵引牵引绳而将导线牵引过来方式展放。
◆3) 张力放线：
适用于220kV双分裂导线及以上输电线路及架空光缆展放。
张力放线方式有单放(一牵一)、 多放(对分裂导线 一牵二、一牵四、一牵六、一牵八、二牵二、二牵四)与 循环放线方式。具体采用哪种方式主要根住设备和施工技术及施工管理水平确定。

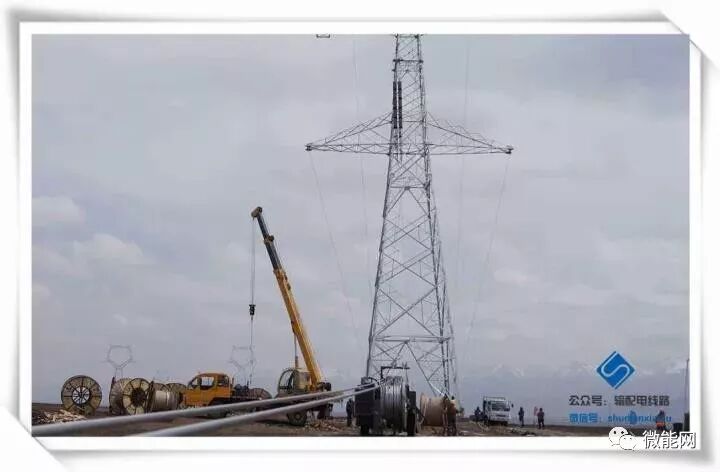

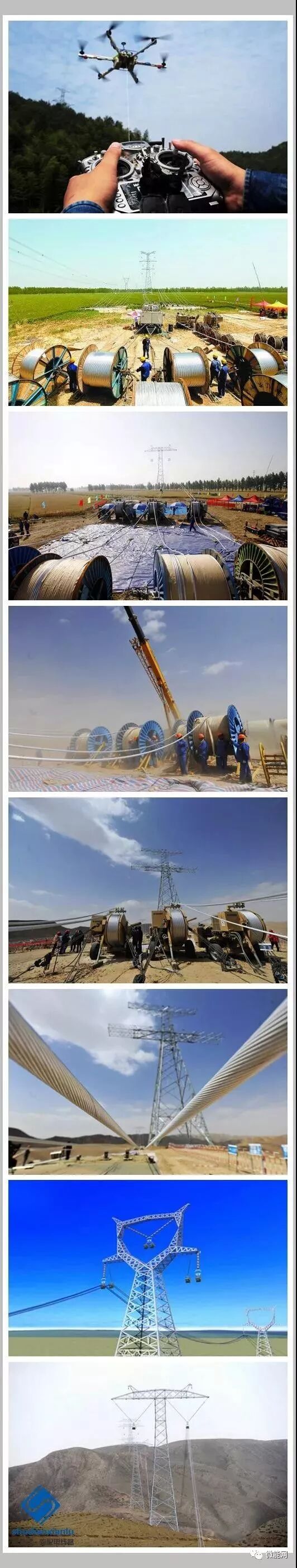

▲ 张力放线
4.4 张力放线的主要设备

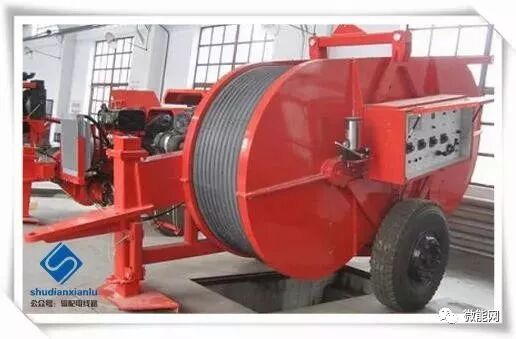

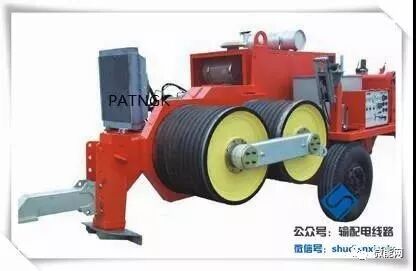

▲ 张力机
▲牵引机

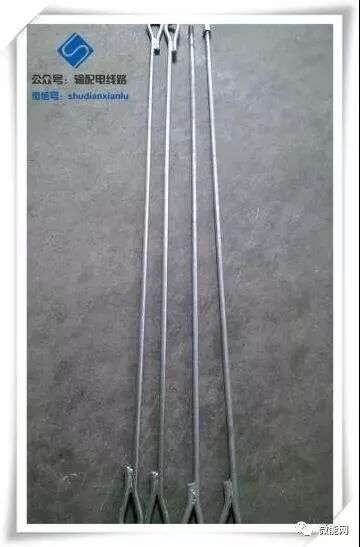

▲ 地锚

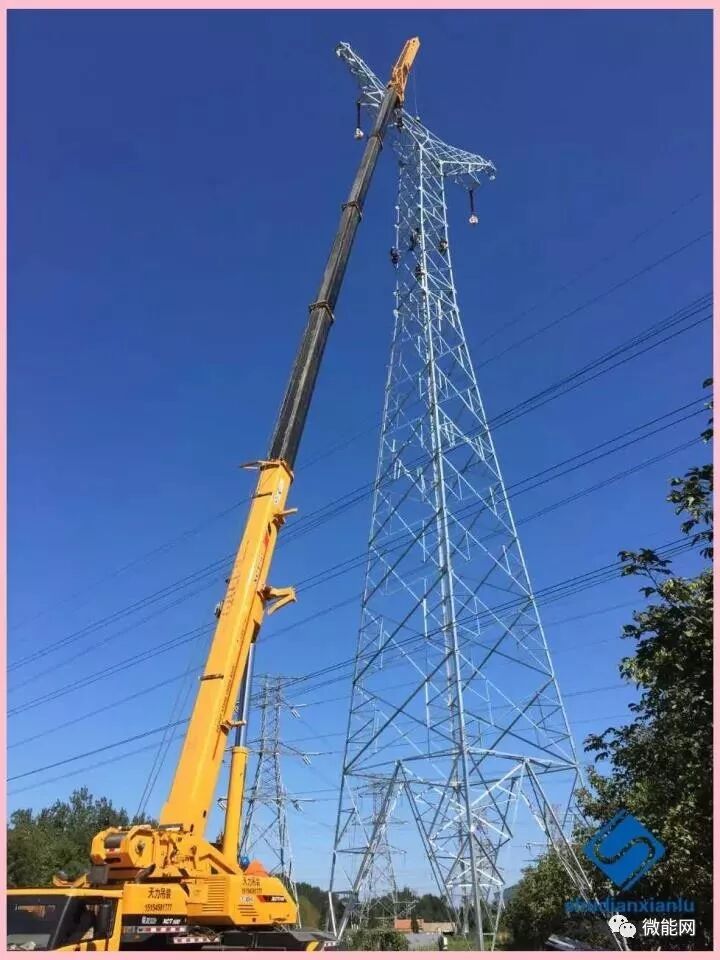

▲ 吊车

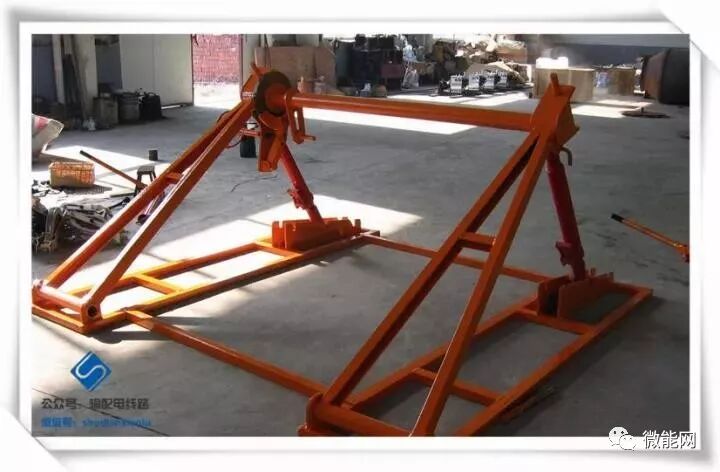

▲ 放线架

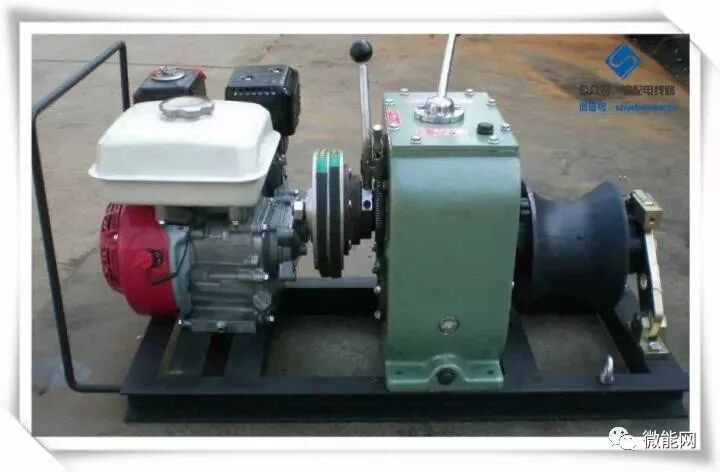

▲ 绞磨

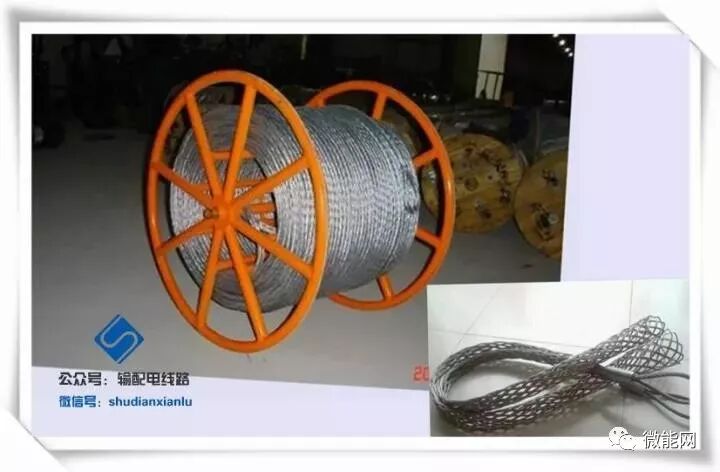

▲ 牵引绳

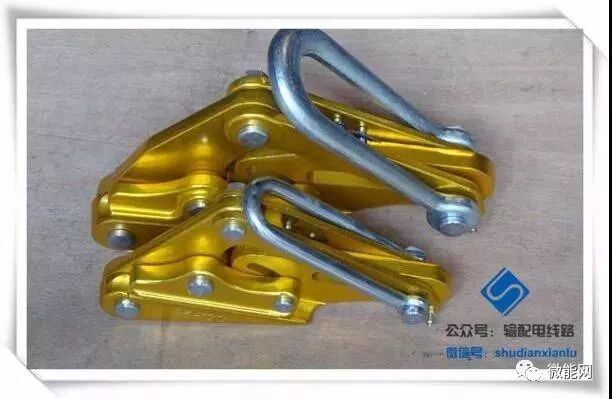

▲ 卡线器

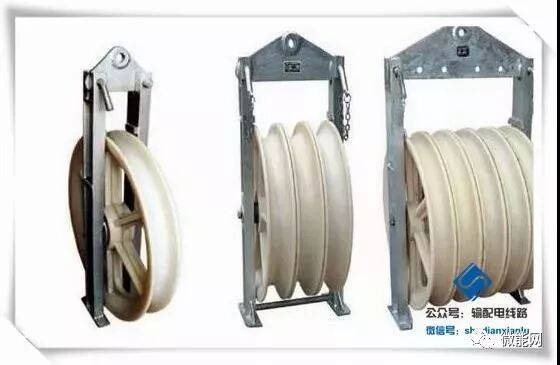

▲ 滑车

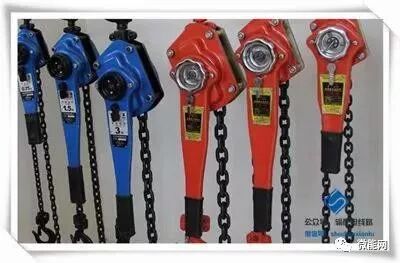

▲ 手扳葫芦

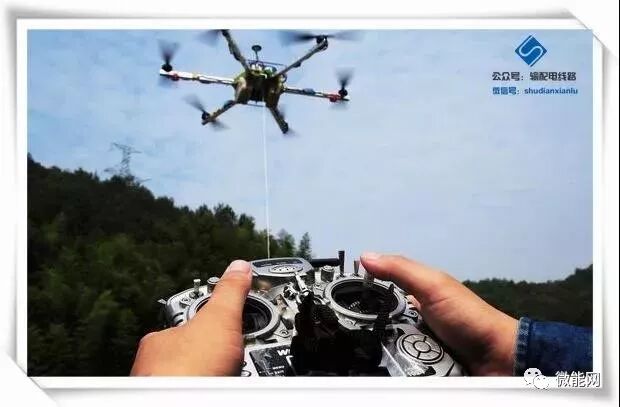

▲ 无人机
05 绝缘子及金具
5.1 绝缘子(串)
绝缘子是用来支持导体并使其绝缘的器件。主绝缘由瓷件、玻璃件或有机材料件构成的绝缘子分别称为瓷绝缘子、玻璃绝缘子或有机材料绝缘子(主要是复合绝缘子)。

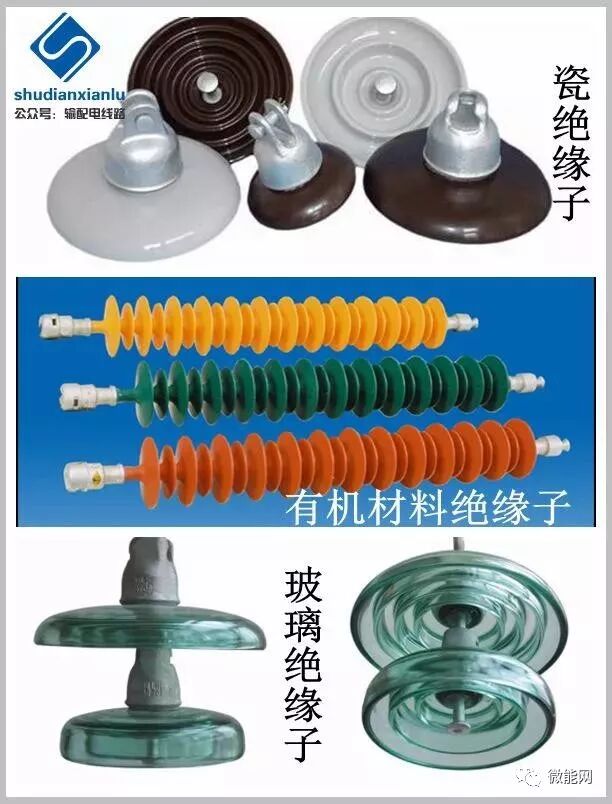

▲ 常用绝缘子
绝缘子串 ：
是由一个或多个绝缘子元件组合而成、能承受规定机械负荷和电气负荷的串。
悬垂绝缘子串 ：
由绝缘子串、悬垂线夹、连接金具、防护金具组合而成，用于悬挂导(地)线，能承受规定机械负荷和电气负荷的串。
耐张绝缘子串：
绝缘子串、耐张线夹、连接金具、防护金具组合而成，用于张紧导(地)线，能承受规定机械负荷和电气负荷的串(组)。

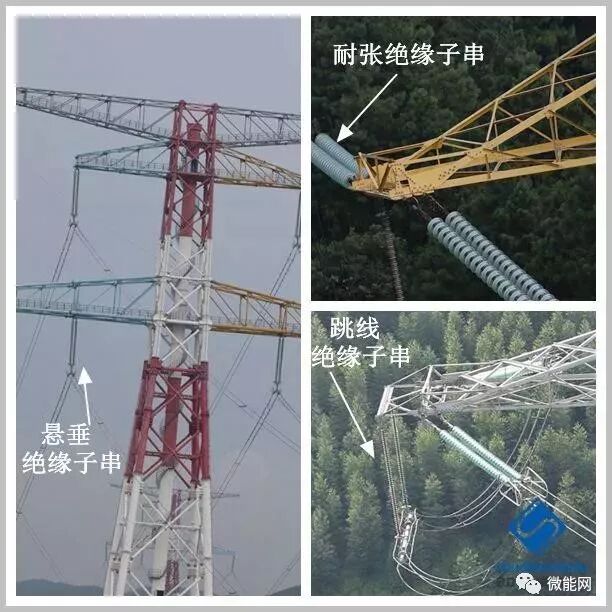

▲ 绝缘串
5.2 金具
金具是连接和组合电力系统中各类装置，以传递机械，电气负荷或起到某种防护作用的附件。
线路金具繁多，用途各异，常用的有线夹类、连接金具类、接续金具类、保护金具类等。
◆1) 线夹类：
线夹主要有悬垂线夹与耐张线夹。悬垂线夹用于导线悬挂至悬垂绝缘子的金具。 耐张线夹用于将导线挂至耐张绝缘子串或杆塔并承受导线张力的线夹。

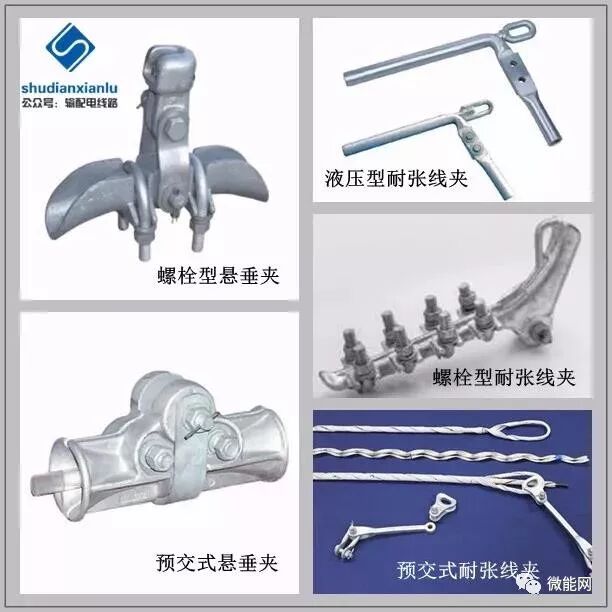

▲ 线夹类

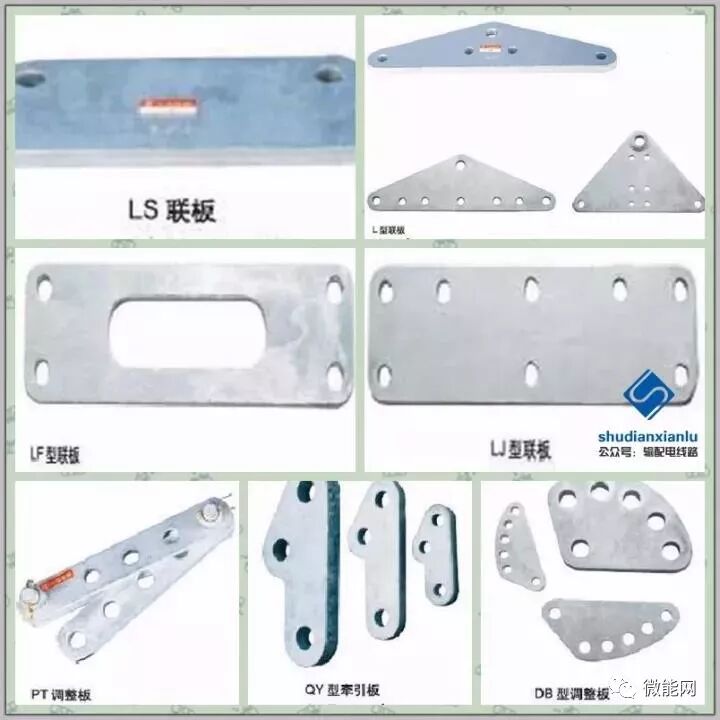

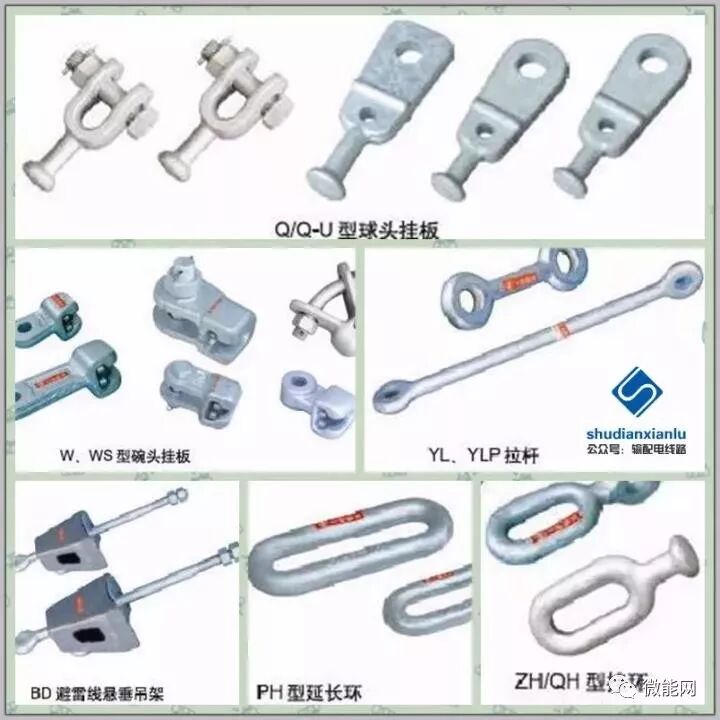

◆2)连接金具：
将绝缘子、悬垂线夹、耐张线夹及防护金具等连接组合成悬垂或耐张串(组)的金具。

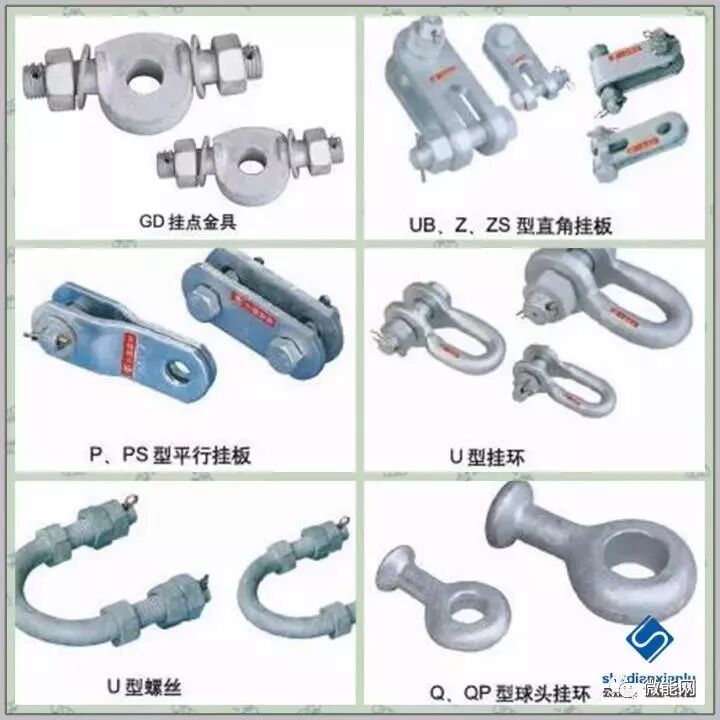

▲连接金具

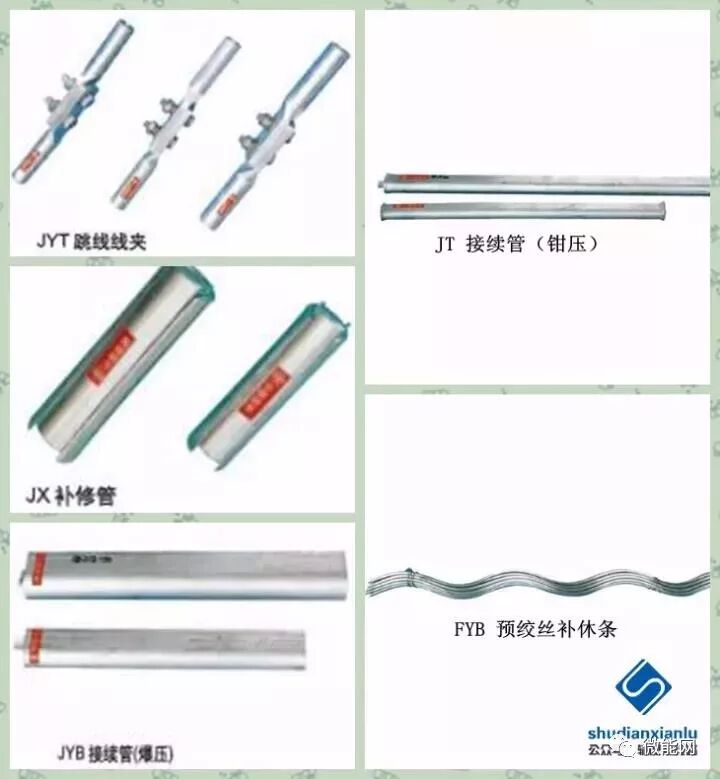

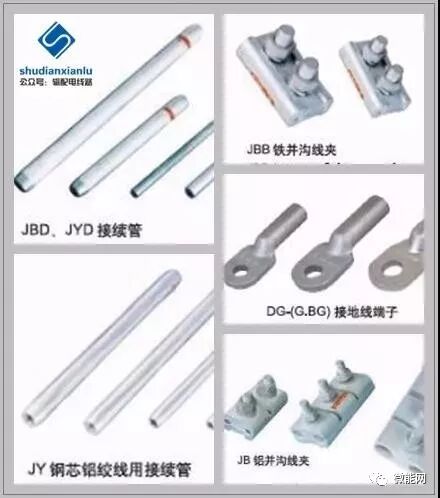

◆3) 接续金具：
用于导(地)线之间的连接或补休，并能满足导(地)线一定的机械及电气性能要求的金具。
▲ 接续金具
◆4) 保护金具：

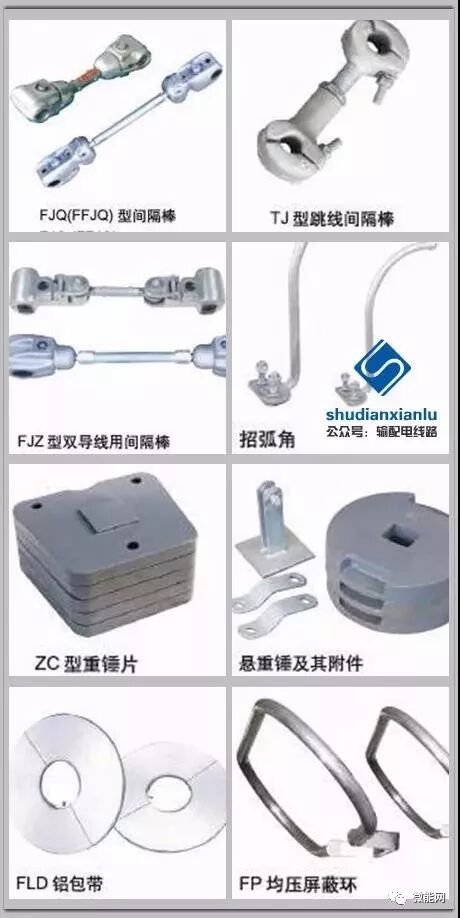

用 于对导线、地线、各类电气装置或金具本身，起到电气性能或机械性能保护作用的金具。

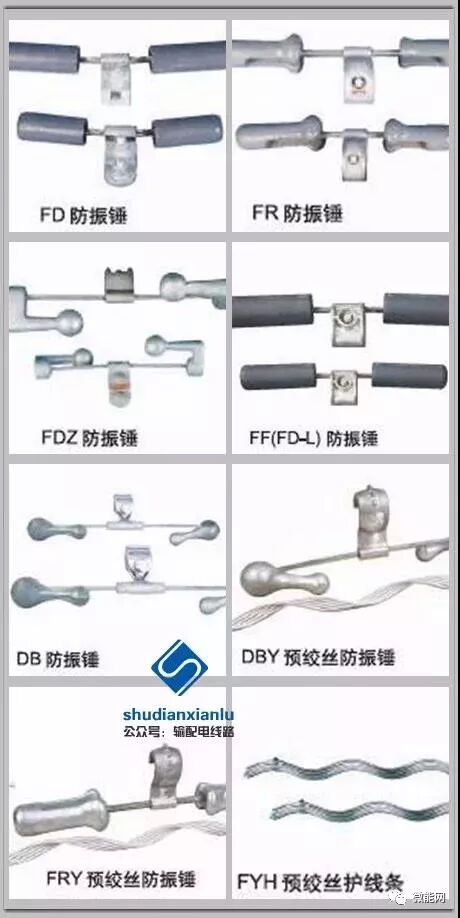

▲ 保护金具
06 接地施工
接地装置的作用是导泄雷电流入地，保证线路具有一定的耐雷水平。
施工详细步骤是施工准备、加工接地装置及开挖接地槽、敷设接地体、接头连接、回填土、测量接地电阻
根据以上将附件及接地装置完成后进行整体验收及档案资料等移交就完成架空输电线路工程施工的完整施工工序。
