结构化网络布线基础知识
点对点网络布线是指交换机到服务器、服务器到存储、服务器到其他服务器等设备间的直接连接，这种布线方式虽然具有低延迟等特点，但是由于其成本和维护费用较高，只在数据中心的某些特殊领域应用。现在，随着数据中心不断向高密度、高速率和规模化发展，结构化布线也逐渐成为数据中心布线的主流。本文将介绍结构化布线的基础知识。
什么是结构化布线？

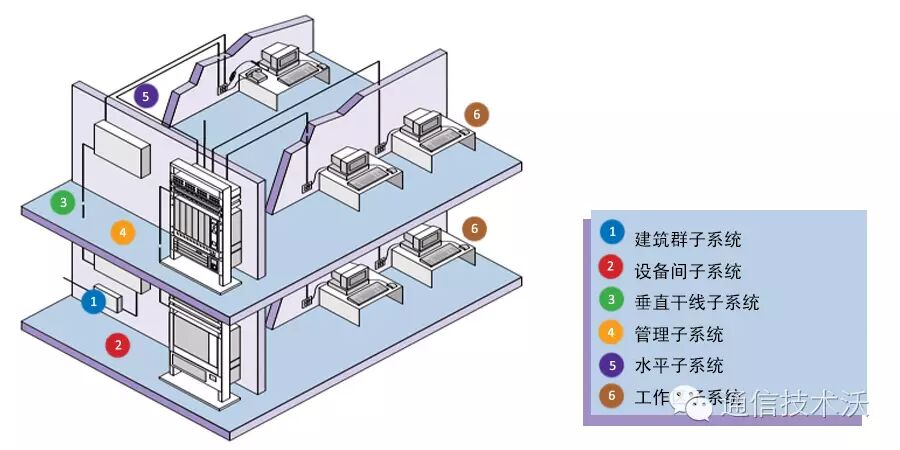

结构化布线系统是一个能够支持任何用户选择的语音、数据、图形图像应用的电信布线系统。系统应能支持语音、图形、图像、数据多媒体、安全监控、传感等各种信息的传输。它主要由下表中的6个子系统组成：
| 子系统名称 | 详情 |
| 建筑群子系统 | 它是将多个建筑物的数据通信信号连接成一体的布线系统，它采用架空或地下电缆管道或直埋敷设的室外电缆和光缆互连起来，是结构化布线系统的一部分，支持提供楼群之间通信所需的硬件。 |
| 设备间子系统 | 该子系统是由设备间里面的电缆、连接跳线架及相关支撑硬件、防雷电保护装置等构成。可以说是整个配线系统的中心单元，因此它的布放、造型及环境条件的考虑适当与否，直接影响到将来信息系统的正常运行及维护和使用的灵活性。 |
| 垂直干线子系统 | 通常它是由主设备间至各层管理间，，采用大对数的电缆馈线或光缆，两端分别端接在设备间和管理间的跳线架上，目的是实现计算机设备、程控交换机、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。 |
| 管理子系统 | 安装有线路管理器件及各种公用设备，实现整个系统集中管理，它是干线子系统和水平子系统的桥梁，同时又可为同层组网提供条件。 |
| 水平子系统 | 水平子系统是布置在同一楼层上，一端接在信息插座，另一端接在配线间的跳线架上，它的功能是将干线子系统线路延伸到用户工作区，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。 |
| 工作区子系统 | 工作区子系统是一个从信息插座延伸至终端设备的区域。主要有信息插座、连接软线、适配器、计算机、网络集散器、电话、报警探头、摄像机、监视器、音响等设备。 |
结构化布线的标准
美国国家标准协会（ANSI）、电子工业联盟（EIA）、电信工业协会（TIA）、国际标准化组织（ISO）、国际电工委员会（IEC）、欧洲电工标准化委员会（CENELEC）等组织都参与了制定结构化布线的标准，这些标准确定了各种各样布线系统配置的相关元器件的性能和技术标准，有助于构建一个具有兼容性、开放性、灵活性、可靠性、先进性和经济性的结构化布线系统。

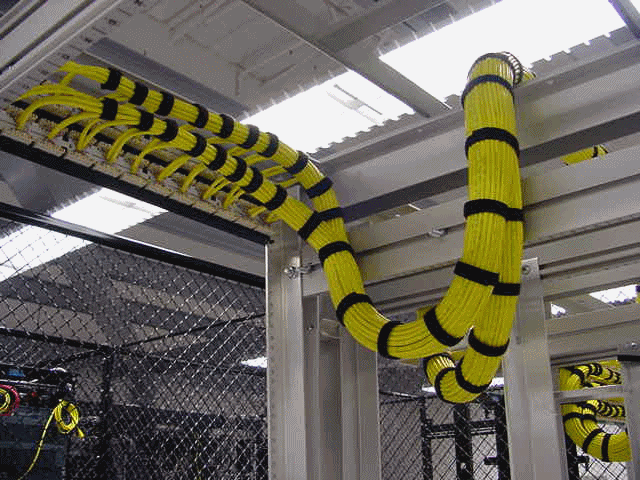

结构化布线的传输介质
结构化布线系统中的垂直干线子系统和水平子系统的传输媒介有光缆和铜缆两种，下面分别对这两种传输媒介进行详细介绍。
光缆作为一种新兴的传输媒介，以其高带宽和传输距离远的优点受到了垂直干线子系统布线的广泛欢迎。不仅如此，与类似结构的铜缆布线相比，光缆布线具有更高的网络弹性。
铜缆一般用在水平子系统和工作区子系统布线。此外，由于铜缆连接器的端口也可以与交换机以及其他设备的端口兼容，因此也可以用在设备间子系统布线。铜缆很少用在垂直干线子系统布线，这是因为其传输距离只有100 m，而垂直干线子系统中设备间的距离通常大于100 m。
是否应该敷设结构化布线？
说了这么多关于结构化布线的基础知识，你可能想问：结构化布线真的适合所有应用吗？事实上，选择什么样的布线方式应该以具体的情况和最终想要达到的效果来确定。结构化布线和点对点布线都在以太网布线中广泛应用，两者各有优缺点。总之，点对点布线适合设备较少、网络环境较简单的数据中心；而结构化布线具有开放性和灵活性的特点，无论各个子系统的设备如何改变、位置如何移动，我们只需要改变布线系统的跳线位置，无需其他任何改变；它能充分适应通讯和计算机网络的发展，为今后办公全面自动化打下了坚实的线路基础。
总结
本文主要介绍了结构化布线的基础知识，并比较了结构化布线和点对点布线的优缺点，这对于用户选择结构化布线或点对点布线具有一定的参考作用。如果您选择使用结构化布线，那么选用合适的、节省成本的结构化布线产品对于构建一个可靠的、高性能的机构化布线系统至关重要。
